室外道路監控立桿:標準安裝施工?看完就會立桿
江蘇順泰交通科技公司專業生產各種交通信號燈，道路交通桿件，交通信號機，公路交通龍門架等產品，廠家直銷，品質有保證，價格優惠，歡迎選購！
很多朋友對室外道路監控立桿的報價都拿不準，不確定，主要還是對其工作量不清楚，不知道室外道路監控立桿需要做哪些內容？我們今天先一起看下具體如何施工？有哪些內容需要做。
1、工程勘察
現場勘察就是了解現場情況，把所有需要記錄的數據通過拍照、繪圖等方式詳細地記錄下來，并編制成文檔及圖紙，在施工前需完成勘察工作。
2、施工現場的準備工作
檢查各種設備的性能，保證滿足施工要求。
組織施工組成員學習施工安全知識，準備安全防護用具。
一切準備工作結束后，開始展開施工。
二、立桿基礎施工
1、確定基礎位置
立桿基礎開挖時，首先根據前期勘察資料或借助緯度儀、GPS等儀器，落實點位具體位置，并根據施工圖確定基礎開挖具體位置。
2、基礎尺寸參考
基礎開挖需要根據立桿橫臂（以L桿為例）確定立桿基礎尺寸，必須滿足設計圖紙要求，如現場條件不滿足時應保證立桿基礎的體積和設計體積相等，基礎規格可參考下表。
立桿橫臂
基礎尺寸（長*寬*深）(米)
1 4M 1.2*1.2*1.5
2 6M 1.2*1.2*1.8
3 8M 1.5*1.5*1.8
4 10M 1.8*1.8*2
5 12M 2*2*2.5
若立桿防風等級高于8級、抗震等級高于5級或基礎開挖處土質松的話，基礎均需要加大。
3、基礎施工流程
基礎澆筑完成后，必須要養護一段時間，對采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥拌制的混凝土，不得少于7天，養護期內溫度確保零上5攝氏度及以上。對摻用緩凝外加劑、礦物摻和料或有抗滲性能要求的混凝土，不得少于14天，以確保混凝土能達到一定的安裝強度。
基礎的澆注、混凝土強度等級必須符合GB50204-2015的要求。
立桿基礎的開挖、澆筑流程，如下面所示：
1）、基礎在開挖過程中需注意垂直、美觀，一般土質情況下打兩根角鋼（一般情況1.5m）下去，做接地使用
2）、 打入角鋼后（角鋼末端預留30公分露出坑底泥土面），基礎底部采用直徑為：8MM的圓鋼筋敷設一層尺寸為：20CM*20CM的鋼筋網并澆筑上20公分厚混凝土，表面抹至水平狀態，作為立桿基礎的占底層
3）、兩根角鋼，通過扁鐵和地籠焊接，并將地籠固定，固定時需要注意地籠的相位，確保桿件橫臂垂直車輛行駛方向，地籠的地腳螺桿從基礎底部起每隔50CM橫向于基礎坑壁焊接一根角鋼用于加固，保證基礎的地籠和混凝土澆筑后有優良的一體性
4）、地籠內引入PE管，固定住，并通往桿件配套的手井
5）、在澆灌過程中，混凝土盡量對準地籠中間澆灌，以免地籠偏移，并保證澆灌過程中分三次震動，澆灌后立即使用水平儀測量地籠是否安裝垂直

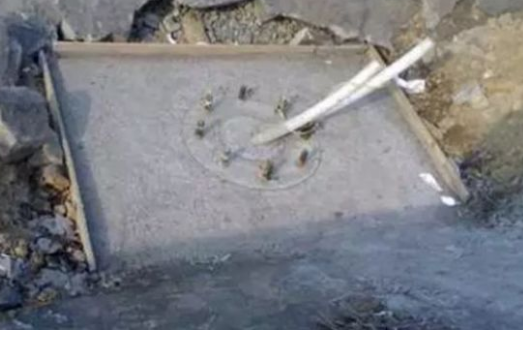

6）、澆灌后的基礎效果圖。
4、接地施工
前端設備安裝于室外，易遭到雷電打擊；前端設備的電源一般在現場就近取用，易受雷電波影響產生高壓和浪涌電流；如果沒有必要的防雷、避雷措施，前端設備的運行將得不到保障，有可能導致攝像主機等設備短期內大量損壞，使系統癱瘓。為了前端設備能可靠、長久地運行，攝像機桿、前端機箱及相應設備須接地。
接地體施工應符合電氣裝置安裝工程接地裝置施工及驗收規范GB 50169-2016
1）、立桿采用整體接地；
2）、設備機箱內設接地柱或接地排，將機箱內設備接地，并將接地柱或接地排與立桿接地極相連；

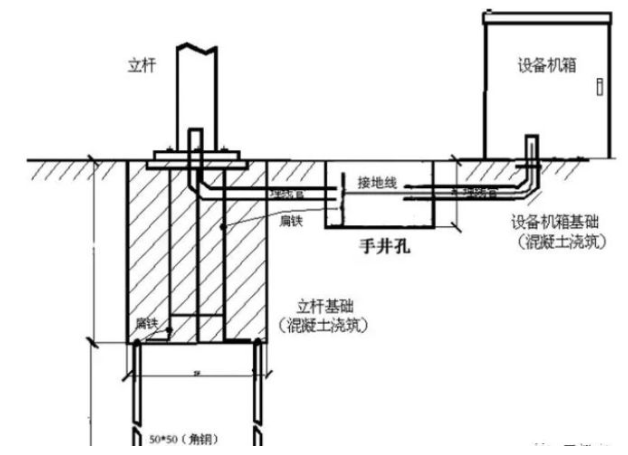

3）、接地方式如下示意圖所示：
4）、在基坑底部打兩根角鋼（一般情況1.5m）下去，角鋼與基礎地籠用40×4mm扁鋼焊接，保證立桿整體接地。
5）、扁鋼焊接至立桿配套手井，預留接頭。
6）、從手井內扁鋼接頭處引接地線入設備箱接地柱或接地排。接地線使用軟質銅絞線，其截面為10mm²以上。
7）、確保接地電阻＜4Ω，如測試未達標準，則采用擴大地網（增加接地角鋼數量，直至接地電阻＜4Ω）的方式，如下圖所示：
圖片
兩個角鋼之間距離3米，用扁鋼焊接連接。
可以在開挖預埋管道時的溝道里打入，與PE管一起埋好。也可現場全部恢復再做接地樁，需注意避開地下管道。焊接處用磷化液或防銹液等做防銹處理。
增加的角鋼通過扁鋼與立桿配套手井內的扁鋼焊接。
